Quantum Metamodel

The Quantum Metamodel allows for the definition of quantum circuits, including quantum registers, classical registers, and a comprehensive set of quantum gates. This metamodel serves as the foundation for modeling quantum algorithms and generating code for quantum computing frameworks like Qiskit.

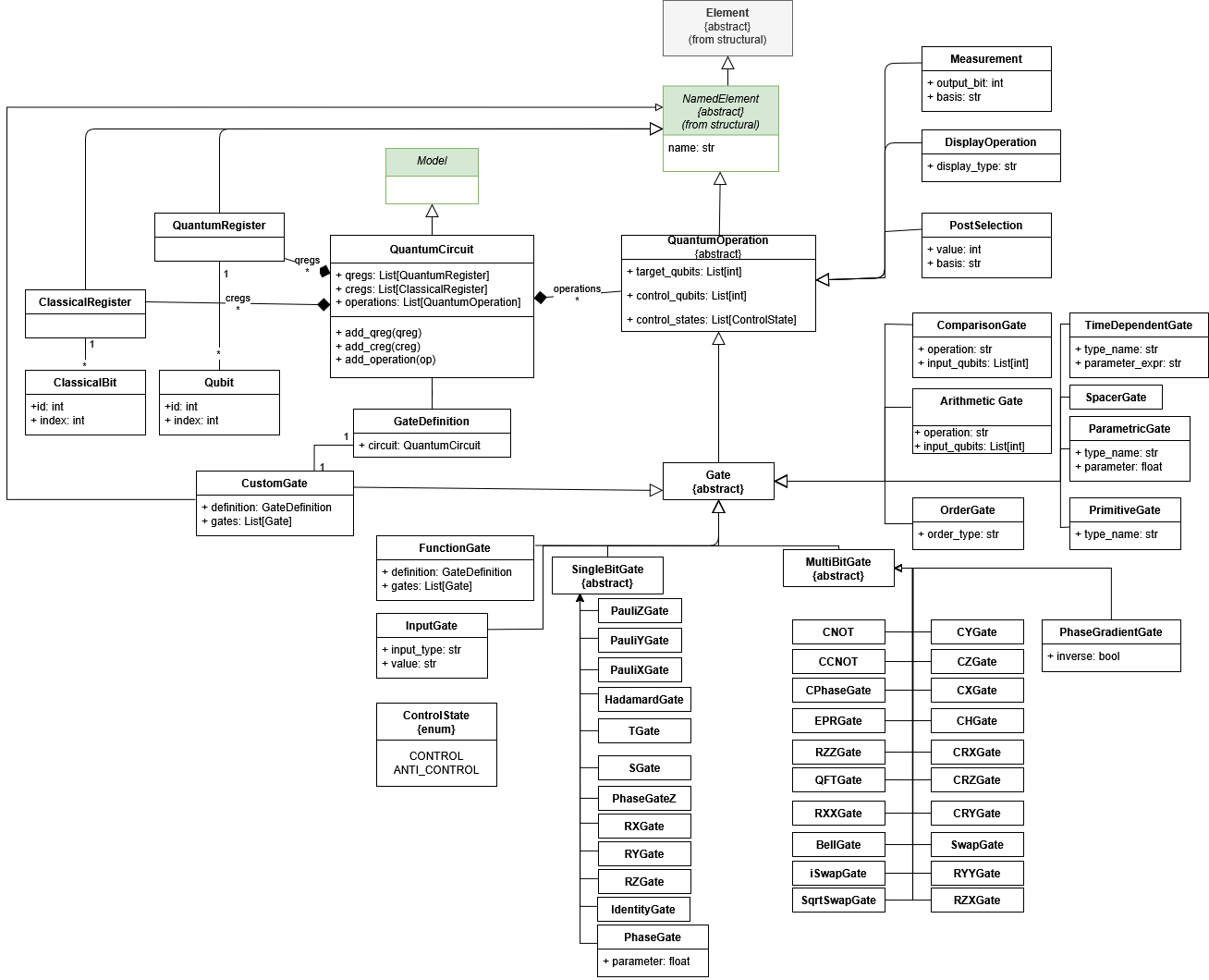

Quantum Metamodel

Core Concepts

  • QuantumCircuit: The main container for quantum operations. It manages quantum and classical registers and the sequence of operations.

  • QuantumRegister: A named collection of qubits.

  • ClassicalRegister: A named collection of classical bits used for storing measurement results.

  • Qubit: The fundamental unit of quantum information.

  • ClassicalBit: A unit of classical information.

Supported Gates

The metamodel supports a wide range of quantum gates, categorized as follows:

Single-Qubit Gates

  • Pauli Gates: PauliXGate (NOT), PauliYGate, PauliZGate

  • Hadamard Gate: HadamardGate (Superposition)

  • Phase Gates: SGate (Phase $pi/2$), TGate (Phase $pi/4$), PhaseGate (Arbitrary phase)

  • Rotation Gates: RXGate, RYGate, RZGate (Rotation around X, Y, Z axes)

  • Identity: IdentityGate

Multi-Qubit Gates

  • Controlled Gates: CNOT (Controlled-NOT), CXGate, CYGate, CZGate, CHGate (Controlled-Hadamard), CPhaseGate, CRXGate, CRYGate, CRZGate

  • Swap Gates: SwapGate, iSwapGate, SqrtSwapGate

  • Two-Qubit Rotations: RXXGate, RYYGate, RZZGate, RZXGate

  • Bell State: BellGate (Bell state preparation)

Advanced Operations

  • QFT: QFTGate (Quantum Fourier Transform)

  • Arithmetic: ArithmeticGate, ModularArithmeticGate

  • Comparison: ComparisonGate

  • Function Gates: FunctionGate (Encapsulates a nested quantum circuit as a single gate)

  • Custom Gates: CustomGate (User-defined gates)

  • Time-Dependent: TimeDependentGate (Gates with time-varying parameters)

  • Display: DisplayOperation (Bloch sphere, Density matrix, Probabilities)

  • Measurement: Measurement (Measure qubit state into classical bit)

  • Post-Selection: PostSelection

Example Usage

from besser.BUML.metamodel.quantum import QuantumCircuit, QuantumRegister, ClassicalRegister, HadamardGate, CNOT

# Create a quantum circuit with 2 qubits and 2 classical bits
qreg = QuantumRegister(name="q", size=2)
creg = ClassicalRegister(name="c", size=2)
circuit = QuantumCircuit(name="BellState", quantum_registers=[qreg], classical_registers=[creg])

# Add gates
circuit.add_gate(HadamardGate(target=qreg.qubits[0]))
circuit.add_gate(CNOT(control=qreg.qubits[0], target=qreg.qubits[1]))

# Measure
circuit.measure(qreg.qubits[0], creg.bits[0])
circuit.measure(qreg.qubits[1], creg.bits[1])
